Kartlı kapı kilidi montajı nasıl yapılır? Adım adım

Montajın özeti ve güvenlik uyarıları

Kartlı kapı kilidi montajı; doğru keşif, uygun kilit gövdesi seçimi, şablona göre deliklerin açılması, gövde–okuyucu–kol montajı, pil/besleme kurulumu, yazılım yapılandırması ve kapsamlı işlev testlerinden oluşur. Otel, yurt, hastane ve benzeri yapılarda bu süreç hem kullanıcı güvenliği hem de kaçış kurallarına uygunluk açısından kritiktir.

Montaja başlamadan önce kapının yangına dayanımlı olup olmadığını ve kaçış güzergâhında yer alıp almadığını doğrulayın. Kaçış yolundaki kapıların el ile açılabilir olması zorunludur (Binaların Yangından Korunması Hakkında Yönetmelik, Md.135) kaynak. Elektronik erişim kontrol bileşenlerinin asgarî işlev ve performans gerekleri EN IEC 60839-11-1’de çerçevelenir önizleme. Sabit tesisat gerektiren durumlarda kablo seçimi ve döşemesi IEC 60364-5-52 kurallarına göre yapılmalıdır IEC 60364-5-52.

Hangi kapıya hangi kartlı kilit uygun?

• Standart ahşap/kompozit oda kapıları: ANSI tipi 5 dilli anti-panik gövdeli modeller tercih edilir. Örneğin General ve Coral bu sınıftadır. Pios modeli de bu gövde yapısını destekler.
• Sürgülü PVC/pimapen/alüminyum kapılar: İnce (slim) tasarım gerekir. Bu durumda General Slim uygundur.
• Yangın dayanımı gereken kapılar: Kapı–gövde–donanım kombinasyonunun yangın testleriyle doğrulanmış olması gerekir. İlgili ürün grupları için Yangına Dayanıklı Kartlı Kilitler kategorisini inceleyin.

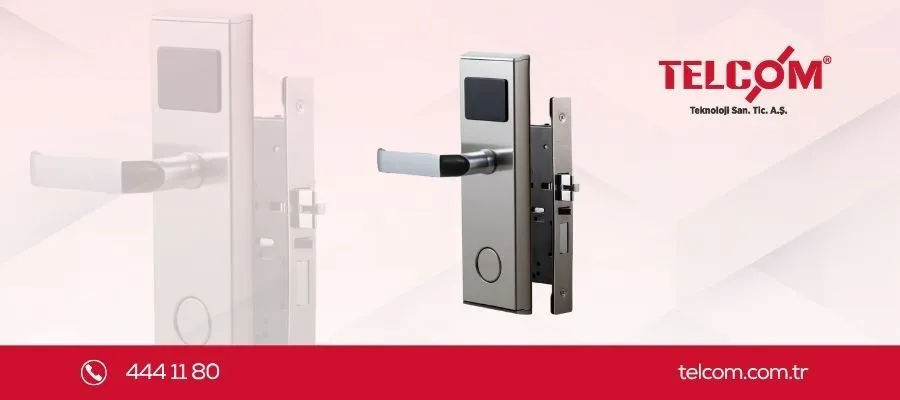

General Kilit’in kartlı otel kapı kilitleri; temassız RFID/MIFARE kartlarla çalışır, ANSI 5 dilli anti-panik gövdeyle sunulur ve dışarıdan mekanik anahtarla kilitleme/açma imkânı sağlar. Model bazında kart frekansı, kapı kalınlığı aralığı ve olay hafızası gibi özellikler değişir; ayrıntılar için Kartlı Otel Kapı Kilitleri kategorisine bakın.

Adım adım montaj: Kapıda hazırlık ve işaretleme

1. Keşif ve ölçüler

• Kapı yönünü (sağ/sol), kalınlığını ve mevcut kilit karşılığını kontrol edin. Örneğin Coral, 35–70 mm kapı kalınlığına uygundur; General ise her türlü kapı kalınlığına uyum sağlayacak şekilde yapılandırılabilir.
• Kapı yangına dayanımlıysa, yapılacak delik/ek donanımın testli kombinasyonla uyumlu olduğundan emin olun. İlgili raporlar ve belgeler için belgeler sayfasını kontrol edin.

1. Şablon uygulaması ve delikler

• Üretici şablonunu kapı yüzeyine sabitleyin. Kol mili, kilit gövdesi, kart okuyucu ve bağlantı vidaları için işaretleme yapın.
• Kapı yüzeyini zedelememek için kademeli matkap uçları kullanın; delikleri çapaksız bırakın. Şablon dışına çıkmamaya özen gösterin.

1. ANSI tipi 5 dilli kilit kasasının yerleştirilmesi

• Gövde yuvasını açın, ANSI 5 dilli anti-panik gövdeyi yerine yerleştirin. Vidaları tam sıkmadan önce kapının kapanma/oturma durumunu kontrol edin.
• Karşılık plakası hizasını, dil çıkışını ve anti-panik fonksiyonunu (içeriden kol çevirince tek hareketle açma) doğrulayın. Dışarıdan istem dışı açılımı engelleyen emniyet mekanizmasının çalışmasını test edin.

Okuyucu, kol ve iç ünite montajı nasıl yapılır?

1. Kart okuyucu ve kablo geçişleri

• Pil ile çalışan otel kilitlerinde (ör. General, Coral ve benzeri) kapı üzerinden sabit elektrik kablosu çekimi gerekmez. Okuyucu ile gövde arasındaki kısa bağlantı, kapı içinden geçecek şekilde tasarlanmıştır.
• Projede duvar okuyucusu gibi sabit kablolama gereken bir alt sistem bulunuyorsa, kablo tipi, kanallama ve bükülme yarıçapı seçimlerini IEC 60364-5-52 doğrultusunda planlayın. Böylece mekanik koruma ve sızdırmazlık gereklilikleri sağlanır.

1. Dış–iç kol ve millerin montajı

• Kol mili ve bağlantı vidalarını şablon delikleriyle hizalayın. Kolların boşta (normalde kilitten bağımsız) duruşu, gövdeye yük binmesini önleyerek uzun ömür sağlar.
• Mekanik silindir (varsa) ve mekanik anahtarla açma–kilitleme fonksiyonlarını kontrol edin.

1. İç ünite ve piller

• Ürüne uygun pilleri takın. General ve Coral ailesinde tipik pil ömrü 2 yıl veya 50.000 açılımdır; düşük pil uyarısından sonra ilave açılış yapılabilir (model bilgilerine bakın).
• Pil kutuplarını doğru yerleştirip pil kapağını kilitleyin. Düşük pil uyarısının beklenen şekilde çalıştığını kontrol edin.

Yazılım, saat–tarih ve kart tanımlama

1. İlk kurulum ve yazılım

• Tesis, kapı ve kullanıcı profillerini tanımlayın; master/servis/acil durum (varsa) kartlarını oluşturun. Sistem kurulumunu ve entegrasyon ihtiyacını Yazılım ve Entegrasyon sayfasındaki çözümler çerçevesinde planlayın.
• Oda kartlarını zaman pencereleri ve yetkilere göre programlayın. Bazı modeller (ör. Pios, General Gold) olay hafızasında açılış kayıtlarını tutar. General Slim’de IR ile bilgi alma cihazına veri aktarımı bulunur.

1. İşlev testleri

• Geçerli/geçersiz kartla dışarıdan açma; içeriden kolu çevirerek anti-panik çıkış; dışarıdan mekanik anahtarla açma/kapama fonksiyonlarını tek tek deneyin.
• Kapı açık–kapalı, kart geçerli–geçersiz, düşük pil gibi durumlarda görsel/işitsel uyarıların beklendiği gibi çalıştığını doğrulayın. Saat–tarih senkronunu yazılım ve kilit üzerinde kontrol edin.

Kaçış ve yangın güvenliği açısından nelere dikkat etmeli?

• Keşifte belirlenen kaçış/yangın durumuna göre proje tasarımınızı, yukarıda belirtilen yönetmelik ve standart referanslarıyla uyumlu yürütün.
• Kapı/kanat, kilit gövdesi ve donanım değişikliklerinin yangın performansının ürün–kapı kombinasyonunda değerlendirilmesi gerekir. İlgili test raporları ve TSE belgeleri General Kilit’in belge setinde yer alır.
• Elektronik erişim kontrol mantığında başlatma–kilitleme–kontrol bileşenlerinin doğru kurgulanması, sahadaki testlerle mutlaka doğrulanmalıdır.

Devreye alma ve teslim dokümanları

Kurulum tamamlandığında, işletmeye sağlıklı bir devir için aşağıdaki kayıtları oluşturmanız önerilir:

• As-built çizimler: Delik–vida konumu, gövde tipi, karşılık plakası ve kapı yönü bilgileri.
• Seri numarası–oda numarası eşleştirme listesi ve etiketleme (kapı iç yüzünde zarar vermeyen etiket önerilir).
• Master, servis ve (varsa) acil durum kartlarının zimmet tutanakları; mekanik anahtar teslim kayıtları.
• Yazılım yapılandırma çıktıları: Tesis/kat/oda ağaç yapısı, yetki grupları, tarih–saat ayarı ve yedekleme notu.
• İşlev test protokolü: Geçerli/geçersiz kart, anti-panik çıkış, mekanik anahtar ve düşük pil senaryolarının imza altına alınması.
• Kullanıcı eğitimi: Resepsiyon ve teknik ekip için kart tanımlama, saat–tarih senkronu ve günlük kontrol adımlarını içeren kısa bir eğitim notu.

Bakım ve periyodik kontroller nasıl planlanır?

Bakım planınızı tesis prosedürlerinize entegre edin ve basit, hızlı kontrollerle sürekliliği sağlayın:

• Kolların boşta serbestliği ve geri dönüşü, gövdeye yük bindirmeyecek şekilde doğrulansın.
• Dil–karşılık hizası denetlensin; sürtme/boşluk varsa karşılık konumu yeniden ayarlansın.
• Mekanik anahtar ile açma/kapama belli periyotlarda test edilsin; silindir koruma kapakları kontrol edilsin.
• Pil terminalleri oksitlenmeye karşı gözlemlensin; düşük pil uyarısı görüldüğünde gecikmeden müdahale edilsin.
• Yazılım tarafında saat–tarih ve yetkiler gözden geçirilsin; olay kayıtları (varsa) örneklemeli kontrol edilsin.
• Kapı kanadı, menteşe ve fitiller sürtme yapmıyor mu kontrol edin; kapının kendi kapanma ayarı (closer) uygunsa doğru hızla kapattığından emin olun.

Sık yapılan hatalar ve pratik ipuçları

• Şablon dışı delik açmak: Özellikle yangın kapılarında testli kombinasyonu bozabileceği için kaçının.
• Karşılık plakası hizasının kaçması: Mandal/dil yeterince oturmaz; gövdede esneme ve erken yıpranma görülür.
• Kapı kalınlığı–mil/vida uyumsuzluğu: Özellikle metal kapılarda doğru mil ve bağlantı elemanlarını kullanın.
• Yazılımda saat–tarih hatası: Kart geçerlilikleri ve olay kayıtlarının doğruluğu için senkron şarttır.
• Pil kontağında oksitlenme: Nemli ortamlarda pilleri ve kontağı temiz tutun; düşük pil uyarılarını geciktirmeden dikkate alın.

Montaj kontrol listesi (özet tablo)

Ürün seçimi ve ileri okuma

• Projeniz için uygun modeli belirlemek üzere ürün ayrıntılarını Kartlı Otel Kapı Kilitleri kategorisinde inceleyin.
• Yangın dayanımı gereksinimleriniz için ürün belgelerini ve test raporlarını belgeler sayfasından kontrol edin.
• Kurulum, yazılım ve entegrasyon planlamasında desteğe ihtiyaç duyarsanız destek ekibiyle iletişime geçin.
